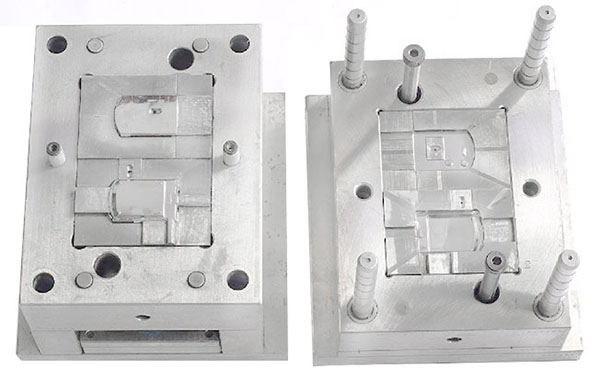

有些客戶在咨詢我們時通常都會問我們是做什么模具的，做不做注射模具。其實注射模具就是注塑模具，注塑模具采用的工藝是注射成型工藝，注射成型工藝需要使用專業(yè)的注塑機(jī)來市素材成型。而影響注射成型工藝的重要條件包括塑化流動和冷卻的溫度，壓力和相應(yīng)的各個作用時間。

一、溫度控制

1、料筒溫度

注射模塑過程需要控制的溫度有料筒溫度、噴嘴溫度和模具溫度等。前兩個溫度主要影響塑料的塑化和流動，而后一種溫度主要是影響塑料的流動和冷卻。每一種塑料都具有不同的流動溫度，同一種塑料，由于來源或牌號不同，其流動溫度及分解溫度是有差別的，這是由于平均分子量和分子量分布不同所致，塑料在不同類型的注射機(jī)內(nèi)的塑化過程也是不同的，因而選擇料筒溫度也不相同。

2、噴嘴溫度

噴嘴溫度通常是略低于料筒最高溫度的，這是為了防止熔料在直通式噴嘴可能發(fā)生的“流涎現(xiàn)象”。噴嘴溫度也不能過低，否則將會造成熔料的早凝而將噴嘴堵死，或者由于早凝料注入模腔而影響制品的性能。

3、模具溫度

模具溫度對制品的內(nèi)在性能和表觀質(zhì)量影響很大。模具溫度的高低決定于塑料結(jié)晶性的有無、制品的尺寸與結(jié)構(gòu)、性能要求，以及其它工藝條件(熔料溫度、注射速度及注射壓力、模塑周期等)。

二、壓力控制

注塑過程中壓力包括塑化壓力和注射壓力兩種，并直接影響塑料的塑化和制品質(zhì)量。

1、塑化壓力

(背壓)采用螺桿式注射機(jī)時，螺桿頂部熔料在螺桿轉(zhuǎn)動后退時所受到的壓力稱為塑化壓力，亦稱背壓。這種壓力的大小是可以通過液壓系統(tǒng)中的溢流閥來調(diào)整的。在注射中，塑化壓力的大小是隨螺桿的轉(zhuǎn)速都不變，則增加塑化壓力時即會提高熔體的溫度，但會減小塑化的速度。此外，增加塑化壓力常能使熔體的溫度均勻，色料的混合均勻和排出熔體中的氣體。一般操作中，塑化壓力的決定應(yīng)在保證制品質(zhì)量優(yōu)良的前提下越低越好，其具體數(shù)值是隨所用的塑料的品種而異的，但通常很少超過20公斤/厘米2。

2、注射壓力

在當(dāng)前生產(chǎn)中，幾乎所有的注射機(jī)的注射壓力都是以柱塞或螺桿頂部對塑料所施的壓力(由油路壓力換算來的)為準(zhǔn)的。注射壓力在注塑成型中所起的作用是，克服塑料從料筒流向型腔的流動阻力，給予熔料充模的速率以及對熔料進(jìn)行壓實。
